稻谷碾米機的電路設計
來源： http://m.51wenwangwen.com/ 類別：實用技術 更新時間：2013-05-21 閱讀次

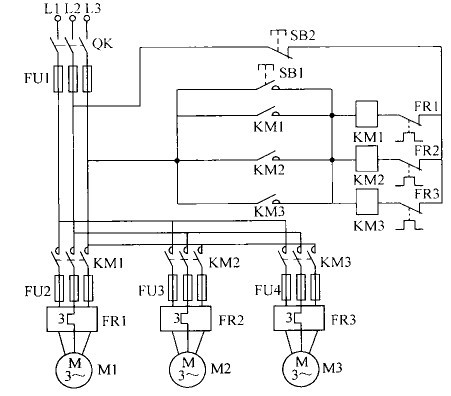

【本資訊由中國糧油儀器網提供】 稻谷碾米機電路如圖所示。M1是斗式雙聯提升機的驅動電動機，M2是訂谷機的電動機，M3是碾米機的電動機。接通刀開關QK，按下起動按鈕sBl，交流接觸器KM1—KM3均通電吸合，其常開觸頭接通．電功機M1—M3起動運轉，使稻谷加工機進人工作狀態：內斗式雙聯提升機將干凈的稻谷送人打谷機進行脫殼，脫先后的糙米再經提升機送人碾米機進行谷糙分離及碾白，分離出細糠和白米。
加工完畢后，按一下停止按鈕5B2，使其KMl—KM3釋放，M1—M3停止運行。
熱繼電器FR1~FR3分別用于M1—M3過載保護G若某電動機出現過載成過熱故障時，該路熱繼電器動作，義常閉肋點斷井，使增其串聯的交流接觸器釋放，該電動機保護停機。例如，當M2出現過裁成過熱故降時，FR2動作，其份閉觸點斷計，使KM2釋放，M2停轉。
加工完畢后，按一下停止按鈕5B2，使其KMl—KM3釋放，M1—M3停止運行。
熱繼電器FR1~FR3分別用于M1—M3過載保護G若某電動機出現過載成過熱故障時，該路熱繼電器動作，義常閉肋點斷井，使增其串聯的交流接觸器釋放，該電動機保護停機。例如，當M2出現過裁成過熱故降時，FR2動作，其份閉觸點斷計，使KM2釋放，M2停轉。
稻谷碾米機的電路
